不断水内視鏡とは

　水道は建設の時代から維持管理の時代に移行し、 多くの水道施設が改修の時期を迎えており、新たな対応が求められています。 また、需要者からの水道水質のへの要求、漏水事故等の緊急時における要望等が多様化・高度化している昨今、 断濁水等の社会に与える影響が非常に大きくなり、 これらに応えるため、断水を行わずに水道本管内の状況が簡単に観察・調査・検証できる 「水道管不断水内視鏡装置」が開発されました。 その「水道管不断水内視鏡装置」である、「ＮＰ−１５」と「ＮＱ−１５」などを中心にご紹介いたします。

−　不断水内視鏡装置の使用目的　−

• 水道管路内の濁質原因調査
• 管体・異形管の内面状況把握
• 消火栓等のＴ字管縦管部の腐食状況調査
• 仕切弁開閉状況の確認
• 工事施工後の検査　等々

水道用不断水内視鏡装置　NP-15

水道用不断水内視鏡装置　NQ-15

● 装置の特徴

不断水内視鏡カメラによる調査の装置設置方法と調査について

● 不断水内視鏡カメラ調査

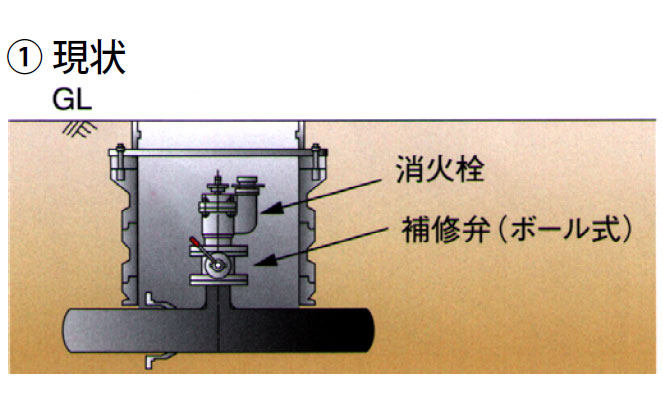

１．普段マンホールの蓋で内部は見えませんが、消化栓が中に隠れています。

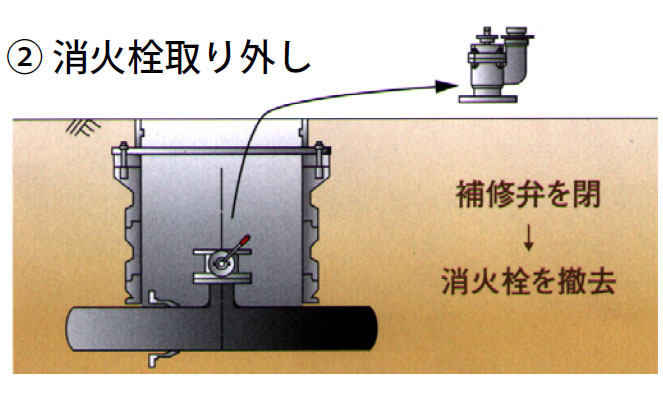

２．蓋を外し、補修弁を閉じてから、消火栓を取り外します。

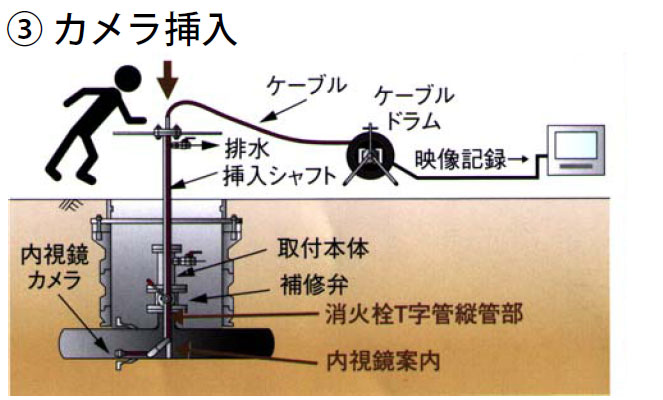

３．断水内視鏡装置を取り付け、内視鏡カメラを操作し管内を調査します。 管内は映像記録装置（モニタ）で確認できます。

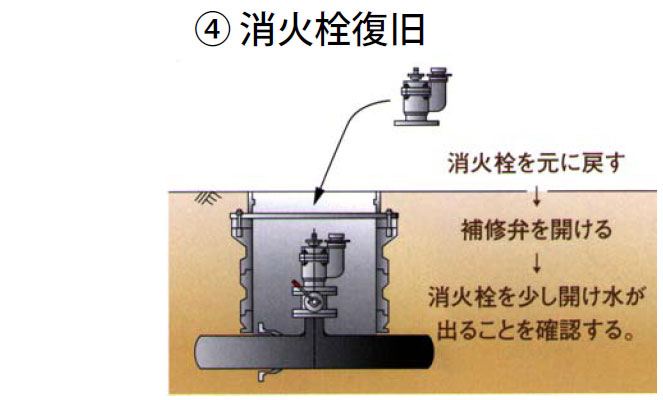

４．断水内視鏡装置を取り外し、消火栓を元に戻します。補修弁を開け、水が出ることを確認できれば終了です。

● 水道用不断水管路内調査システム図

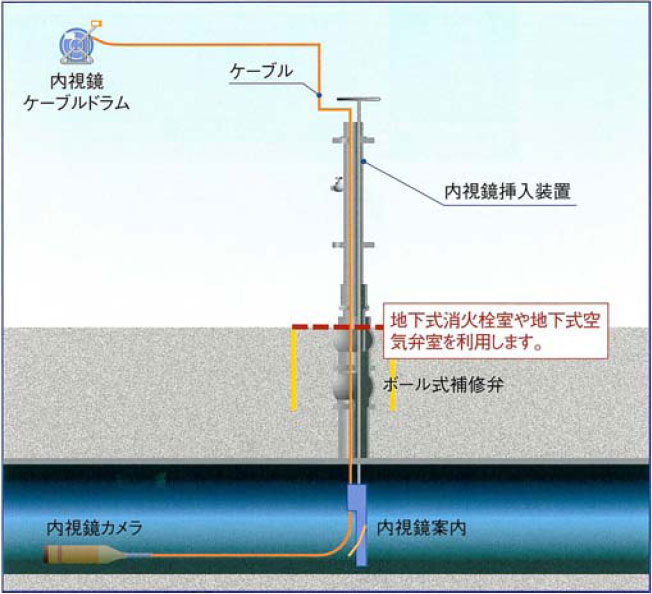

	※ 既存の地下式消火栓や空気弁の下に設置されているボール式補修弁を介してケーブルを押し込むことにより、管路内に内視鏡カメラを挿入する。
	日本水道協会発行 　　　　　　　「水道維持管理指針2006」に掲載

施工完了時における管内検査への活用例

● 管内検査実施の効果

● 施工業者への指導ならびに施工品質の向上

管内検査により問題が発見されればその時に施工業者に指導ができ、今後の施工品質の向上につながる。問題が消火栓からの放水洗管等で解決できる場合は即実施可能。

● 完成図書の充実

管内撮影ビデオの提出、管内静止画の提出。

● 将来的な管内維持管理費用の低減

施工品質が向上すれば苦情も減少し、将来的に必要となる水質あるいは管路維持費用の低減につながる。管路寿命も長くなり大きな費用効果が期待できる。

● 施工完了時における管内検査報告の実例

● 検査結果のまとめ

下記のような管内検査結果報告と評価をお知らせいたします。

研修施設見学の紹介と見学申込受付について

● 現場での調査状況

ピット内での不断水管路内調査状況 NP-15 使用

不断水管路内調査状況 NQ-15 使用

Ｍａｎｉｘでは不断水管路内調査の研修施設見学や、見学の申込受付を行っております。詳しい資料やお問合せは、お問合せフォームよりお申込みください。 また、「水道管不断水内視鏡装置」の販売や製品詳細についても承ります。
